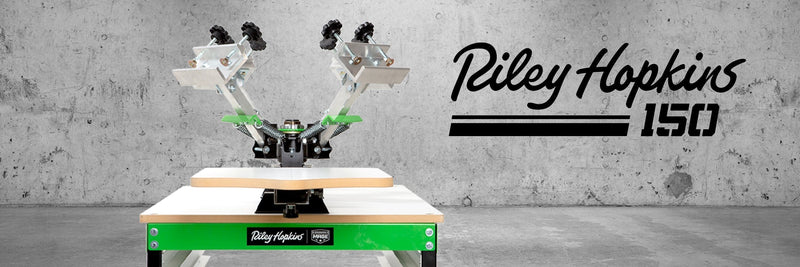

Entonces tus Riley Hopkins 150 Pantalla Impresión Acabo de llegar a la puerta de tu casa. Primero, ¡felicidades! Lo único que queda por hacer es ensamblar su prensa y obtener impresión. En este momento, probablemente se vea como muchas partes. Desalentador, ¿verdad? No te preocupes. Con este tutorial, podrá configurar su prensa con facilidad e imprimir en poco tiempo.
LO QUE NECESITARÁS
El paquete viene con todas las piezas de prensa que necesitará. Solo necesitas un par de herramientas para armar todo. Tome dos llaves de 9/16 ", dos llaves de ½", un destornillador de Phillips y una cinta métrica o regla.
¿QUÉ HAY EN LA CAJA?
Él Riley Hopkins 150 Press requiere un poco más de ensamblaje que las prensas más grandes. Asegúrese de que todo esté allí antes de comenzar a armar la prensa. Si encuentra que le falta piezas, contáctenos! Estamos más que felices de enviarte la parte que te estás perdiendo.
Esto es lo que hay en la caja:
- Conjunto de núcleo de prensa principal
- Brazo de color con bujes de bisagra
- Moder de madera de 16 "x 16"
- Abrazadera
- Presione el pie de montaje
- Soporte de mano izquierda fuera de contacto
- Placa de resorte del brazo de color
- Soporte de la derecha fuera de contacto
- Caja de hardware
Ensamble su prensa
Ahora que todo se tiene en cuenta, probablemente te estés preguntando por dónde empezar. Saltemos y caminemos a través de cómo ensamblar sus 150. Tómese su tiempo y asegúrese de configurar su presión correctamente la primera vez.
Paso 1: Adjunte los pies de montaje
Coloque los pies de montaje al conjunto de la base principal. Se requiere una llave de ½ ".
Paso 2: monte la base
Monte la base de prensa a la superficie de mesa preferida. Esto puede ser cualquier cosa de un carro de prensa a una encimera de madera. En el video, la prensa está montada a un Presione la unidad de almacenamiento de carrito/pantalla. Coloque el pie delantero a un máximo de 3 "del borde de la superficie de la mesa para obtener la máxima capacidad de ajuste de la platina. Use el destornillador de la cabeza de Phillips para lograr esto.
Paso 3: Instalar hardware de compuerta
Instale el hardware de la puerta. No apriete completamente los pernos de registro del lado de nylon en este paso. Se requieren dos llaves de 9/16 "para este paso. Coloque el perno central 2.5 "desde la parte superior del perno en la parte superior de la base. Bloquee la tuerca de mermelada para mantener en su lugar.
Paso 4: Instalar hardware de bisagra
Instale el hardware de la bisagra en el centro de las tres ubicaciones de los agujeros de bolsillo de la bisagra. Apriete el hardware con dos llaves de 9/16 "hasta el punto en que haya cierta resistencia, pero aún puede moverse hacia arriba y hacia abajo dentro del bolsillo de la bisagra.
Paso 5: Adjunte los brazos de color
Coloque la placa de resorte del brazo de color a la barra de brazo de color. Asegúrese de que la placa de resorte esté cuadrada con la barra de brazo de color antes del apriete final. Se requieren dos llaves de ½ ". Si compró un Riley Hopkins 150 4x1, Repita los pasos 5-15 para todos los demás brazos de color.
Paso 6: Instale el perno de pivote inferior
Instale el perno de pivote inferior en los soportes fuera del contacto y el agujero inferior del brazo de color. No apriete completamente el hardware en este paso.
Paso 7: Superior fuera del contacto
Instale el perno superior fuera de contacto y el clip de retención. Este paso puede requerir que gire el perno inferior previamente instalado para asentar completamente el clip al soporte de contacto. Se requiere una llave 9/16 para este paso.
Paso 8: soportes fuera de contacto
Instale los pernos de soporte fuera de contacto en la abrazadera de pantalla. Apriete completamente el hardware en este paso. Se requiere una llave de 9/16 "para este paso.
Paso 9: Adjunte la abrazadera de pantalla
Conecte la abrazadera de pantalla en los soportes ranurados fuera del contacto. Este será su ajuste hacia arriba para la impresión después del ensamblaje final. Se requiere una llave de 9/16 "para este paso.
Paso 10: Instale las perillas de sujeción de pantalla
Instale las perillas de la abrazadera de pantalla en la abrazadera de pantalla. Asegúrese de que el perno de la perilla no sobresalga más allá de la lavadora cónica de sujeción inferior. Bloquee la tuerca en direcciones opuestas usando dos llaves de 9/16 "para fijar las tuercas de sujeción al perno.
Paso 11: Instale el conjunto de pernos de parachoques y resortes de elevación del cabezal de impresión
Instale los resortes de elevación del cabezal de impresión. Los ganchos debe estar mirando hacia arriba. Una vez que se instalen los ganchos, tire del ensamblaje del cabezal de impresión hacia la puerta de registro.
Fuerza extrema. Proceda con precaución durante este paso.
Paso 12: Instale el conjunto del perno del parachoques superior
Instale el conjunto del perno del parachoques superior y la parada de goma. No Applio. Nuez ligeramente ajustado al bolsillo con bisagras. Se requieren dos llaves 9/16 para este paso.
PUNTO DE PELLIZCO. Proceda con precaución durante este paso.
Paso 13: Instale el perno de parada de seguridad más bajo
Instale el hardware del perno de parada de seguridad inferior. Asegúrese de instalar con el cabezal de impresión en la posición ascendente. No Apriete a la luz, se ajusta ligeramente la tuerca en el bolsillo con bisagras. Se requieren dos llaves 9/16 para este paso.
Paso 14: Instale el ensamblaje de la platina
Instala el platina Asamblea al brazo de la estación. Afloje las perillas antes de la instalación. El conjunto de la platina es ajustable de adelante hacia atrás para ayudar a establecer la colocación de la imagen deseada en la prenda. Bloqueo en su lugar con las tres perillas de bloqueo firmemente durante los ciclos de impresión.
Paso 15: Pantalla de configuración
Configure la pantalla. Primero, bloquee la pantalla en su lugar con las perillas de sujeción de pantalla (1). Es ideal para asentar completamente la pantalla en la parte posterior de la abrazadera de pantalla como se muestra. Luego, afloje las nueces fuera del contacto (2) con una llave 9/16.
Establezca la posición deseada fuera del contacto y vuelva a atender las nueces. Por último, establezca el ángulo de inclinación de la pantalla aflojando las tuercas de bloqueo de inclinación (3). Asegúrese de bloquear completamente el hardware de inclinación para evitar el movimiento durante la impresión.
¡Y eso es eso! Tiene una presentación de impresión de pantalla completamente ensamblada y funcional. Tómese un momento para admirar su arduo trabajo antes de comenzar su ajetreo de impresión.
