La vectorización de imágenes es clave para el diseño de la impresión de pantalla. Adobe® Illustrator es una herramienta increíble para preparar todo para la impresión. Mediante el uso de herramientas en Adobe® Illustrator, puede vectorizar imágenes utilizando la herramienta "Trace de imagen". Golden Press Studio El director de arte Cody Romeiser le muestra cómo configurar y usar la traza de imagen para vectorizar las obras de arte.

Un diseño que lee "comprar local" en un lienzo de Adobe Illustrator

Si recibe una obra de arte de un cliente o crea una utilizando una herramienta de ilustración como Procreate, es probable que esté en forma de ráster. Deberá convertirlo de un archivo ráster a un archivo vectorial para imprimir esas líneas limpias que buscan los clientes. En esto Clase gratuita en Adobe® Illustrator, Cory camina a través de los escalones de hacer que suceda.

RELACIONADO: Por qué las impresoras necesitan dominar Adobe Illustrator para la impresión de pantalla

Configuración de traza de imagen

Para comenzar, abra un nuevo documento. Antes de usar la herramienta "Image Trace", deberá asegurarse de que todas sus configuraciones sean adecuadas para el trabajo. Primero, extraiga el menú Trace de su imagen. Si no puede encontrar el icono en la barra de herramientas del lado derecho, suba a la "ventana" y busque "traza de imagen".

Si no tiene su arte seleccionado, notará que el menú está atenuado. No puede usar el menú hasta que traiga algunas obras de arte. Cory va a su escritorio y toma un diseño que lee "comprar local" del Apoyo al paquete de vector local

Consejo profesional: Si estás siguiendo junto con el Clase de ilustrador de Adobe®, ya recibiste varios activos de este paquete. Simplemente ubique el diseño que Cory está utilizando y sigue el curso.

Cory se acerca a las letras en el diseño. A medida que se acerca, la imagen se vuelve borrosa, porque actualmente es una imagen de trama. Las imágenes de trama están formadas por píxeles, y no se recomiendan para ningún tipo de diseño gráfico porque no puede cambiar el tamaño sin hacer que el diseño sea borroso. Los nombres de archivos de las imágenes ráster incluyen .psd, .pdf, .jpg y .png, por nombrar algunos.

RELACIONADO: La diferencia entre las imágenes de trama y vector

Una vez que Cory tiene la imagen centrada en el lienzo, hace una copia y la arrastra al lado izquierdo de la pantalla como referencia. Luego, selecciona la imagen y hace clic en el panel "Trace de imagen" nuevamente. Luego hace clic en "avanzado" para extraer más configuraciones para ajustar la traza de la imagen para que esté lo más cerca posible de la imagen original.

La herramienta "Image Trace" viene con algunos presets que puede usar. Si te sientes preparado, también puedes hacer el tuyo. Cory ha creado su propio preajuste llamado "Mano hecho". Los umbrales están en 97, caminos y esquinas al 97%, y ruido establecido en 1 píxel. Lo más importante es que se selecciona "Ignorar White".

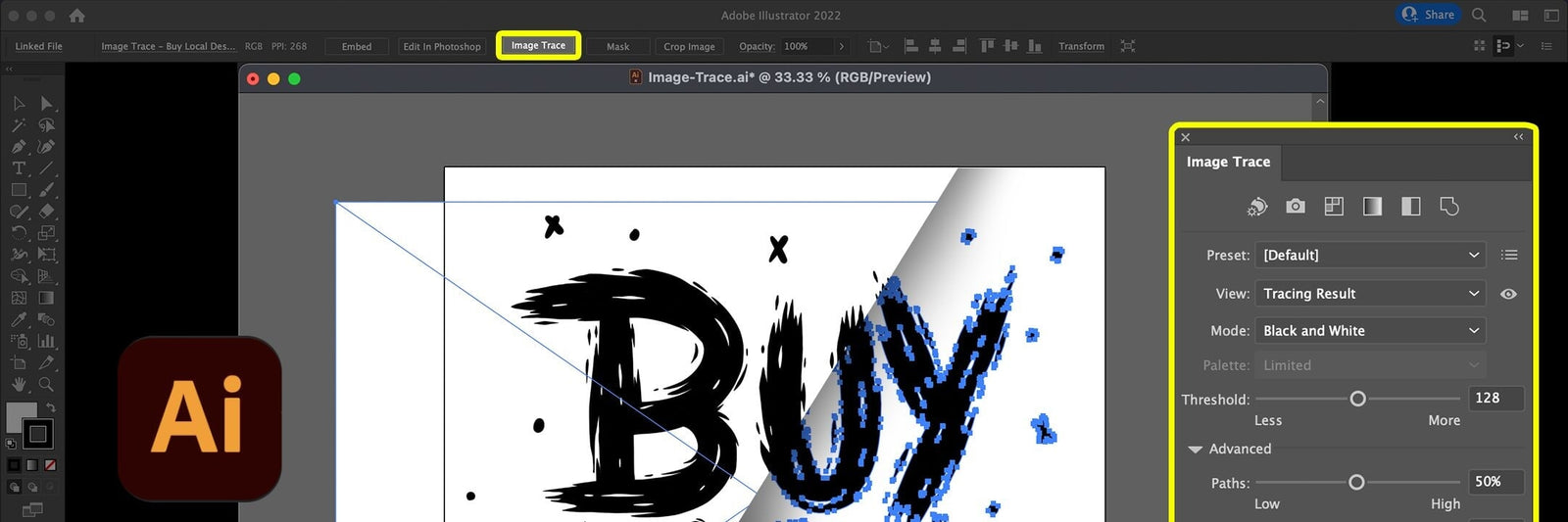

Comprar diseño local "con el control deslizante de traza de imagen en el lado derecho de la pantalla

¿Qué hacen los controles deslizantes?

Los controles deslizantes son geniales y todo, pero ¿qué cambian exactamente sobre el diseño? Cory toca cada uno para darle una mejor comprensión de los matices que traen estas características avanzadas.

El umbral hace que las líneas sean más gruesas o más delgadas. Al mover los controles deslizantes hasta la izquierda y luego hasta la derecha, puede ver que las líneas en las letras del diseño "comprar local" están cambiando. Cory lo establece en los umbrales a 97, por lo que imita el original.

Los caminos hacen las esquinas de un cuadrado de diseño. Cuanto menor sea el porcentaje, más cuadradas se verán las esquinas de un diseño. Cory establece estos al 97%, por lo que las líneas son suaves y no se cuadran en las esquinas.

Hablando de esquinas, el control deslizante de "esquinas" a veces afecta el diseño. Hace que las esquinas sean más nítidas. Debido a que las esquinas en este diseño ya son bastante agudas, no hace mucho. Cory establece el porcentaje al 97%.

Al aumentar el ruido en su diseño, puede llenar algunas áreas de pequeños detalles. Si está tratando de deshacerse de algunos detalles, si no le gusta el detalle allí, por ejemplo, mudar el control deslizante lo llenará. Cory no quiere llenar los espacios en las letras, por lo que él Establece su nivel de ruido en 1 píxel.

Finalmente, verificar la caja "Ignorar White" hará que desaparezca el fondo blanco del diseño de ráster original. Solo tendrá las letras negras cuando transfiera el arte a una imagen vectorial.

Una vez que esté satisfecho con su preajuste, presione "Administrar preajuste" y "Guardar como nuevo preajuste". Puedes nombrarlo como quieras. Una vez que lo hayas nombrado, estás listo.

Usando traza de imagen

El último paso para usar la traza de la imagen es expandir la imagen. En este momento, el diseño tiene una caja delimitadora a su alrededor, porque sigue siendo una imagen de trama.

Completar este paso es simple. Dirígete a la parte superior de la ventana Illustrator y presiona el botón "Expandir". ¡Eso es! Ahora es una imagen vectorial compuesta por puntos de anclaje. Cory compara la imagen vectorial con la imagen ráster original. Los dos se ven idénticos uno al lado del otro.

Ahora amplíe las dos imágenes. La imagen del ráster rápidamente se pone pixelada a medida que se acerca más y más. La imagen vectorial, por otro lado, se puede acercar tanto como desee. Las líneas nunca se verán borrosas o pixeladas, porque el diseño está compuesto por puntos de anclaje en lugar de píxeles.

Un zoom en una carta que muestra la vectorización

Las imágenes vectoriales permanecen nítidas sin importar cuán lejos se acerque.

Hay un paso más en el proceso. Actualmente, todo el diseño es un grupo. Esto significa que no puede mover elementos individuales del diseño. Si desea poder eliminar elementos del diseño y arrastrarlos por el lienzo por sí mismos, simplemente puede desagradar la imagen.

Para hacer esto, haga clic con el botón derecho y presione "Ungrupo". Para volver a formular la imagen, simplemente presione "Command G."

RELACIONADO: Cómo personalizar un diseño de un paquete vectorial en Adobe Illustrator

Una imagen que lee "comprar local" con la y seleccionada en azul

Image Trace funciona muy bien para imitar el arte original. Puede convertir cualquier diseño en una imagen vectada con solo unos pocos clics y llegar a la impresión.
